2_ATV_LÁVKA

ATELIÉR LAMPA

ATV - PREZENTACE 3 - LÁVKA - ROZPRACOVANOST:

3_ATRN_NÁVRH DISPOZICE

ATELIÉR ŠTEMPEL, BENEŠ

ATRN - DISPOZICE - KONZULTACE 19.3.:

OBÝVACÍ POKOJ:
·         V rámci obývacího pokoje došlo k lehkým rozměrovým změnám
·         Centrální uspořádání nábytku bylo změněno na komplexnější řešení
·         V rámci zůžení OP již postrádám smysl solitérního boxu kuchyňské linky
·         komora je důležitější než chodba v pravé části objektu (využitelnost)
·         Bod a šipka č.1 - průchod na terasu ,,suchou nohou,, (terasa je zde zastřešena)
·         Bod a šipka č.2 - průchod na terasu z kychyně
·         Bod a šipka č.3 - hlavní koridor mezi společenskou a soukromou částí (vchod na terasu)



TERASA A VENKOVNÍ SKLAD:
·         Venkovní sklad na zahradní nábytek, nářadí, sekačku apod. (přístup přímo ze zahrady)
·         Sklad doplněn o venkovní kuchyni (kuchyně je zastřešená) pro letní grilování, oslavy apod.
·         Venkovní posezení v severním výklenku (pocit soukromí v rámci polouzavřeného prostoru)
·         Bazén

PARKOVACÍ STÁNÍ+SKLAD:
·         2 parkovací místa
·         Přístup do přilehlého skladu v rámci dispozice RD (pneu, nářadí na opravu, malý ponk)
·         Ze skladu přístup do dalších skladovacích prostor v podkroví (stahovací žebřík)

PRÁDELNA:
·         Pračka a sušička umístěny nad sebe, pracovní plocha s umyvadlem

LOŽNICE:
·         Průchozí šatna
·         Soukromá koupelna v zadní části objektu
·         Celoprosklená stěna jak z ložnice tak i z šatny (přístup na terasu)

POKOJE:
·         Variabilita pokojů v rámci růstu potomků
·         Bod a šipka č.4 - vytvoření malé hrací galerie v prvotní fázi, kdy jsou pokoje spojeny

VÝKRESY:

1. FÁZE

·         V rámci první fáze je počítáno s velkoprostorovým dětským pokojem

·         Obě děti jsou chlapci

·         V rámci umístění stolů daleko od sebe vzniká velký centrální prostor na hrací plochu

·         Výstavba vláčku, autodráhy apod.

·         Stoly naproti sobě - adapatce fotbalových či hokejových bran pro dětské hry
·         Bod a šipka č.4 - žebříkový vstup na malou hrací galerii (bunkry, klubovna, opevnění,...)
·         Ze skladu přípravený žebříkový vstup pro budoucí využití



2. FÁZE

·         V rámci růstu dětí dojde k potřebě soukromí každého jedince

·         Jednoduchým způsobem přepažení příčkou vznikají dva samostatné pokoje

·         V jednom pokoji může/nemusí zůstat přiznaná konstrukce krovu

·         Galerie zrušena a přetvořena na skladovací prostor s přístupem ze skladu


PŘEDBĚŽNÝ NÁVRH RAZÍTKA:

·         Iniciály GD = Gronwaldt Dan

2_ATRN_REFERENCE

ATELIÉR ŠTEMPEL, BENEŠ

ATRN - REŠERŠE:

·         Střešní krytina (opticky bezokapové řešení přechodu mezi sedlovou střechou a vertikální kcí.)
·         Střešní krytina přecházející do fasádního obložení

·         Fasádní kamenný obklad v kombinaci s omítkou a plechem
·         Možnost provázání kamenného obkladu interiér/exteriér

·         Vnitřní prostor s přiznanou konstrukcí krovu

·         Velkoformátové francouzské okna či HS portály - propojení s terasou

·         Prostorné minimalistické koupelny

ZDROJE:

·         https://cz.pinterest.com/

1_ATRN_ZADÁNÍ

ATELIÉR ŠTEMPEL, BENEŠ

ATRN - ZADÁNÍ ATELIÉROVÉ PRÁCE PRO LS 2020:

NÁZEV AKCE:

·         Novostavba nízkoenergetického rodinného domu

·         Adresa: Ludmily Jandové, Litomyšl

POŽADAVKY INVESTORA:

·         Návrh studie a prováděcí dokumentace pro novostavba rodinného domu

·         Hlavní náplní návrhu bude stavba rodinného domu, tedy primární funkce bydlení. Jedná se o návrh pro mladou rodinu s dvěma dětmi. Samotný objekt solitérního rodinného domu má vzniknout na pozemku č. 1318/5, v nově vznikající zástavbě na kraji města Litomyšl. Dle požadavků investora se má jednat o jednopodlažní nepodsklepený objekt. Primární koncepcí či požadavkem je rozdělení objektu rodinného domu na dvě základní zóny, tj. část soukromá a společenská. Právě ona společenská část by měla být navržena jako jednotný centrální prostor spojující obývací pokoj, kuchyňský kout a jídelní část. Tato zóna by měla být dle investora komfortní a prostorná. V rámci otevřenosti prostoru by rád využil sedlové střechy s přiznanými pohledovými částmi trámu v rámci interiéru (viz. rešerše). V neposlední řadě by obývací pokoj měl být propojen s částečně zastřešenou terasou, kde by mohl vzniknout prostor pro grilování, oslavy či posezení v letních měsících. Mimo posezení by zde mělo být počítáno s prostorem ve formě malého skladu venkovního a zahradního vybavení či nářadí. V soukromé části je důležitý komfort vlastní rodiny a možnost variability dětských pokojů v průběhu času a růstu jednotlivých potomků. V nízkém věku dětí by měla být možnost jednoho velkého pokoje, který by se posléze mohl jednoduchým způsobem rozdělit, a nechat tak vzniknout dvěma odděleným místnostem. Přidružená koupelna k těmto pokojům je samozřejmostí. Dále zde má být umístěna ložnice s šatnou a vlastní soukromou koupelnou. Možnost přístupu na terasu z ložnice je výhodou.  Dispozice musí být volena tak, aby byl celý objekt komplexní a případný prodej jiným zájemcům byl co možná nejjednodušší.

·         Další požadavky:

·         2 parkovací stání
·         Pracovna (víceúčelová místnost na homeoffice, šití, cvičení apod.)
·         Čtecí kout v návaznosti na obývací pokoj

·         Prádelna

·         WC

·         Sklad

·         Komora

·         Venkovní bazén

·         Sklad zahradního nářadí

MATERIÁLOVÉ POŽADAVKY:

·         Fasádní kombinace omítky, kamenného obkladu a plechu

·         Plechová střešní krytina

·         Hliníková okna

·         Dřevěná terasa

·         Dřevěný propisující se krov v interiéru

·         Materiálové řešení interiéru – jednoduchost, minimalismus

TABULKA BILANCÍ:

Plocha pozemku pro stavbu dle katastru nemovitostí:	650m²
Cena za 1m2 pozemku:	1 720,00 Kč
Cena pozemku:	1 118 000,00 Kč
Územní regulativa:
Plošné zastoupení zeleně	40%
Koeficient zastavěné plochy (vč. přístřešků a zpevněných ploch) údaj z roku 2010	40%
Maximální možné zastavění (pozemek = 650m²)	260m²
Navržený stav:
Zastavěná plocha novostavby:	246,8m²
Objem novostavby:	860,1m²
Užitná plocha:	166,5m²
1NP	159m²
Podkroví	7,5m²
Prostory s hlavní funkcí	109,5m²
Cena za 1m3 dle cenových ukazatelů ve stavebnictví 2019	6 415,00 Kč
	5 517 541,50 Kč
Cena za realizaci 1m² prostor s hlavní funkcí:	30 000,00 Kč
	3 285 000,00 Kč
Cena realizace celkem:	8 802 541,50 Kč
Cena za projekt (10% z ceny relizace):	880 254,15 Kč
Celkové výdaje na realizaci stavby:	9 920 541,50 Kč
Doba trvání stavby v letech:	2
Množství vlastních prostředků min. 20%:	1 984 108,30 Kč
Úroky z úvěru na investici po dobu trvání stavby 5% za rok:	992 054,15 Kč

ZDROJE:

·          https://www.odhad-zdarma.cz/

·         http://www.cenovasoustava.cz/dok/ceny/thu_2019.html

·         https://www.litomysl.cz/soubor_zobraz.php?lang=cz&co=&soubor=1561722715922_textova-cast.pdf

1_ATV_URBANISMUS

ATELIÉR LAMPA

ATV - PREZENTACE 2 - URBANISMUS:

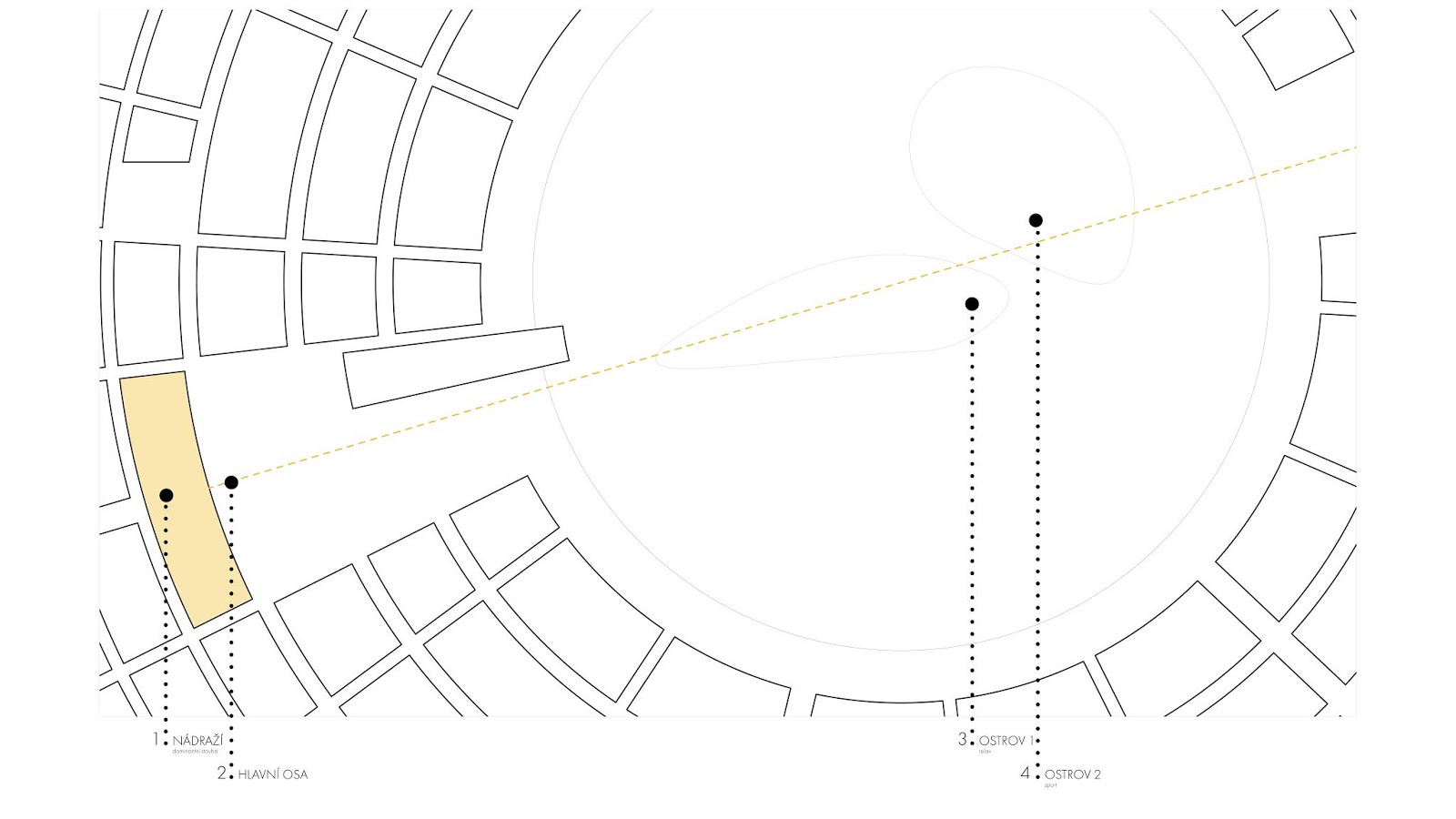

KONCEPT:
·         Hlavní orientační bod je nádraží, umístěné ve východní části města
·         Od nádraží se po hlavní ose, vedoucí skrz celé město, rozkládá náměstí a centrum města
·         Primární funkce města je bydlení
·         Doplnění města o funkční ostrovy (primární funkce: sportovní, relax a volnočas. aktivity,...)
·         Propojení ostrovů a druhého břehu pomocí lávky kopírující osu města
·         Na ostrovech sportoviště a stadion - lávka včetně MHD, pěší, zásobování apod.
·         Samotná lávka/most se vždy na ostrově sníží na terén ostrova
·         Zástavba města se směrem k centru zvyšuje a do 3. obvodového prstence mírně také = zajištění výhledu z nejvyšších pater na střed města/jezero.
·         Možnost individuální lodní dopravy po jezeře
·         Kolem jezera kruhový park, náplavka, promenáda
·         Přístaviště u jednotlivých center
